超声波检验筛简介

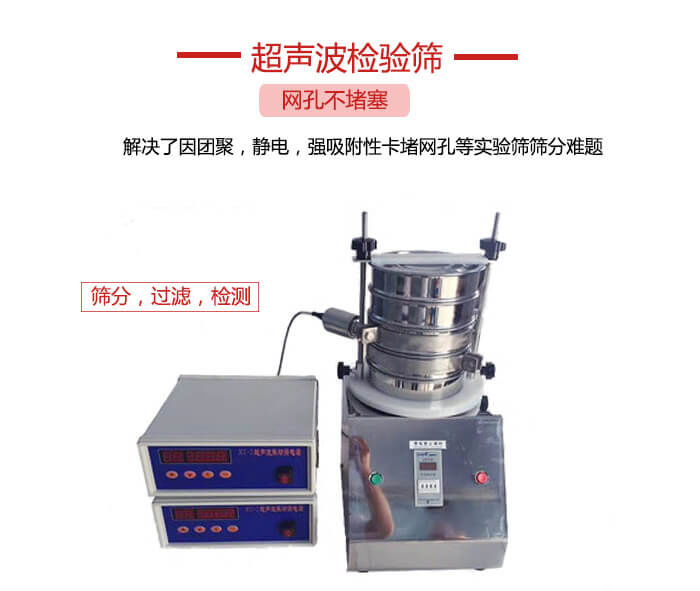

超声波检验筛是在普通检验筛上加装了超声波换能器，是一种针对静电高、吸附PP电子、密度大、比重轻精细粉末的检验设备，它筛分细至低至20微米，而不会堵塞筛网，解决了当前实验筛在做微细粉分样时因团聚，静电，强吸附性卡堵网孔等筛分难题。

超声波检验筛可根据需要设置同种物料等量筛分时间，保证样品分析数据的一致性，将检验误差降低到极低的程度，使产品质量数据准确。

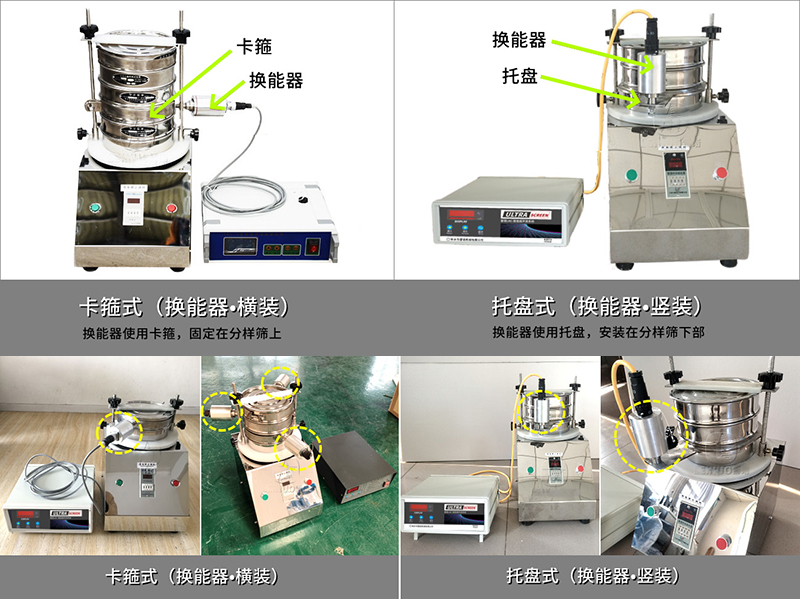

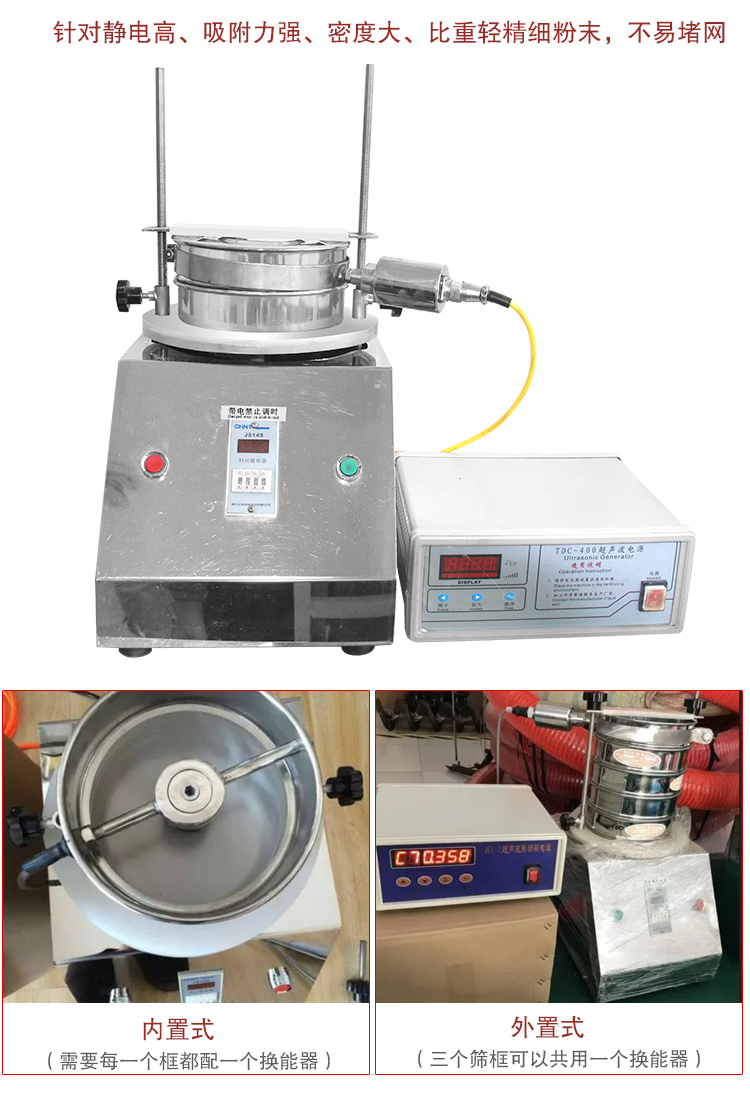

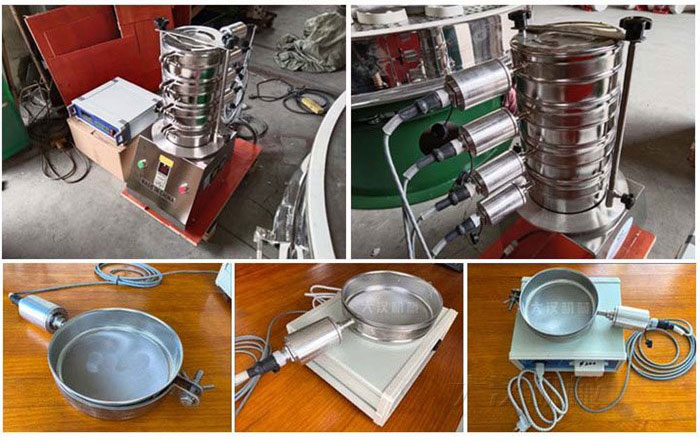

超声波检验筛产品展示

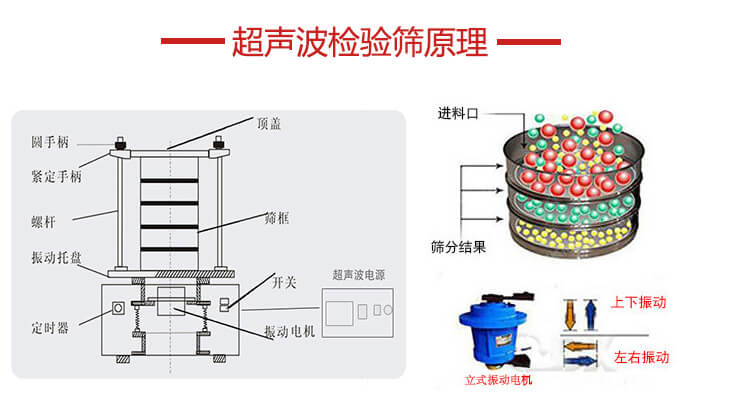

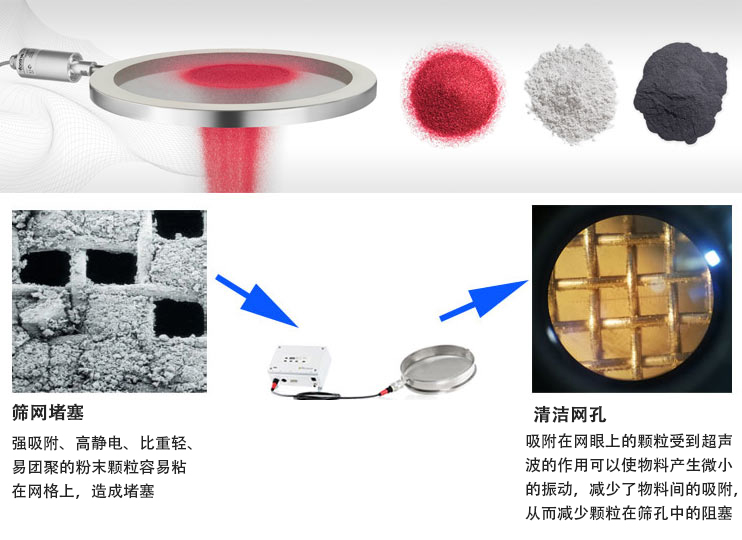

超声波检验筛基本工作原理

超声波检验筛利用超声波振动改善筛分效率，减少筛孔堵塞，超声波的振动作用可以使颗粒物料产生微小的振动，破坏颗粒之间的黏附力和摩擦力，从而减少颗粒在筛孔中的阻塞。这可以提高筛分的连续性和准确性。以下是超声波检验筛的工作原理：

筛分装置：通常由一个筛框和筛网组成。筛框提供支撑和固定筛网的结构，并提供筛分区域。

超声波发生器：配备了超声波发生器，它会产生高频的超声波信号。

超声波传感器：超声波传感器被安装在筛框的底部或侧面，用于将超声波信号传递到筛分区域。

筛分过程：在筛分过程中，超声波传感器通过筛网向颗粒物料施加超声波振动。这种振动可以改变颗粒物料的运动状态，使其更容易通过筛孔。

检测和分析：超声波传感器也用于接收从颗粒物料反射回来的信号。这些信号可以用于检测和分析颗粒的特性，如粒径分布、颗粒形状等。

超声波检验筛特点

1、筛分效率高：超声波的作用可以改善筛分效率，特别是对于难筛分的颗粒物料或细粉。超声波振动能够破坏颗粒之间的黏附力和摩擦力，使颗粒更容易通过筛孔，提高筛分效率。

2、防堵塞：超声波的振动能够防止筛网孔隙的堵塞和粘附。它破坏了颗粒物料在筛网上的积聚和粘连，减少了孔隙的堵塞，保持了筛分的连续性和稳定性。

3、筛分精度高：通过超声波传感器接收和分析反射信号，可以获得更准确的颗粒特性信息，如粒径分布、颗粒形状等，这有助于进行精确的颗粒分析和质量检验，筛分低至20微米。

4、多功能应用：超声波检验筛适用于多种颗粒物料的筛分和质量检验，包括粉末、颗粒、颗粒状物料等。它可以应用于不同行业，如制药、化工、食品、矿业等。

5、保护筛网：超声波振动的作用可以减轻筛网的压力和磨损，延长筛网的使用寿命。它使得筛网更加耐用，减少了更换筛网的频率和成本。

6、多层检测：安装1-7层筛框，能将一种产品连续粉尘7种不同的粒子段。

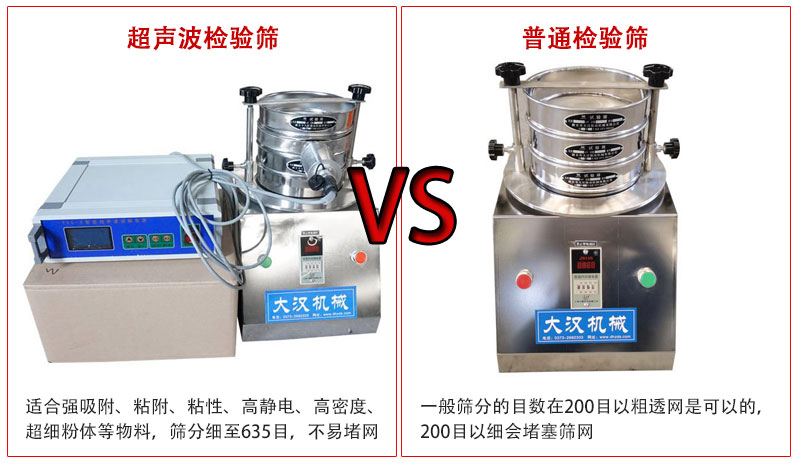

超声波检验筛与普通检验筛的区别

由于超声波检验筛的超声波系统上的换能器是直接作用在网架上控制筛网的，所以筛分效果会比普通标准检验筛更好，尤其是在精细粉末筛选、检测上的优势会尤为突出，下表为您罗列了这两种试验筛机的区别：

对比项	超声波检验筛	普通检验筛
应用	允许分离精度低至 20 微米（#635 目）	200目以粗透网，超过200目容易堵塞筛网
堵网情况	振动频率36000次/秒，能快速分解附着物，筛面通过率可提高50%-400%，不会堵网	筛分细粉的过程中很容易堵塞网孔，导致堆积，从而降低产量和产品质量
生产成本	消除了筛网堵塞，产品质量在整个生产过程中始终如一，无需停机清洗筛网，减少停机风险	每次使用完需要对筛面进行清理，如使用过程中堵网，需停机排查，成本高

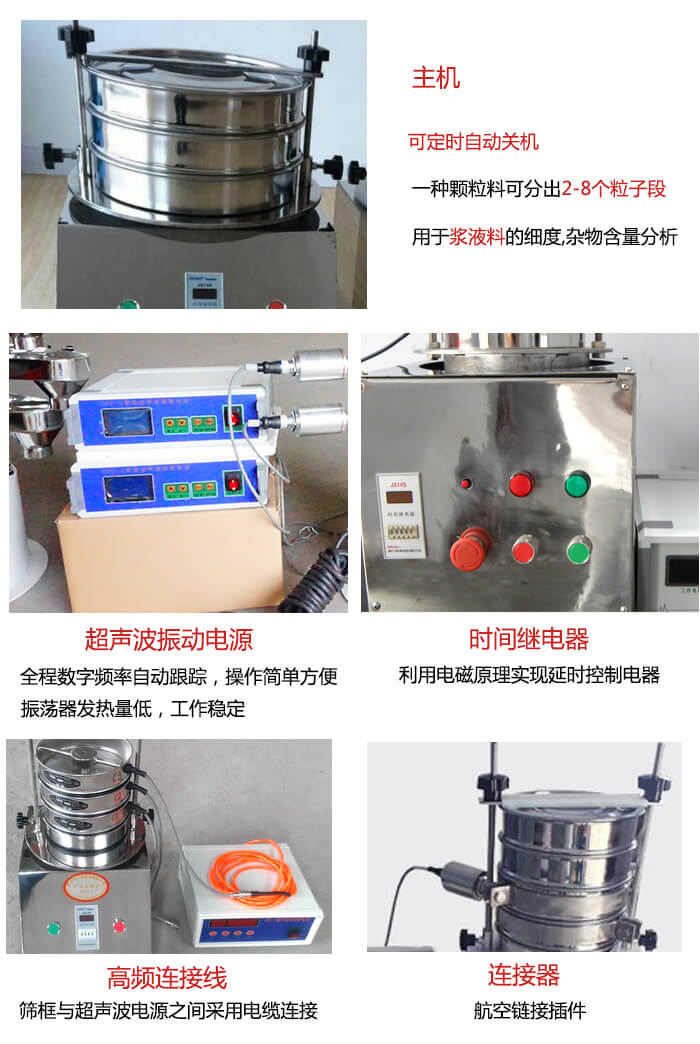

超声波检验筛结构部件

标准试验筛(主机)：是一种可定时自动关机，保证试验重复性，功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。

超声波振动电源：内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，操作简单方便，长时间工作振荡器发热量低，工作状态稳定。电源输入： 交流220V±10% ，整机电流 ≤0.6A，高频电流 ≤0.5A ，工作频率30KHz，工作模式 连续、 PP电子，环境温度 -10~40℃。

试验筛框：有2种直径：200毫米和300毫米，200毫米是通用型。也有一些客户需要75毫米作为特殊需求，筛网具有8目到500目之间的不同筛目尺寸，筛网根据目数的不同有2种：穿孔板和编织网。

时间继电器：是一种利用电磁原理或机械原理实现延时控制的控制电器。

高频连接线：筛框与超声波振动电源之间采用电缆连接。

连接器：航空连接插件。

振荡器：高性能超声波转换器件。

超声波检验筛技术参数

序号	名称		单位	数据
1	标准筛体		层	1-8层
2	筛体直径		mm	φ200
3	筛分粒度		mm	0.038-3
4	噪音		dB	≤50
5	投料量（一次性）		g	≤200
6	振幅		mm	≤5
7	时间控制		min	1-60
8	适应物料		粉末/颗粒
9	运作模式		三维运动
10	控制模式		记忆存储1-9种筛分程序
11	显示模式		数显
12	电机	电压	V	220
13		转速	r/min	1420
14		功率	KW	0.08
15	整机质量		Kg	38
16	外形尺寸		mm	400×350×650

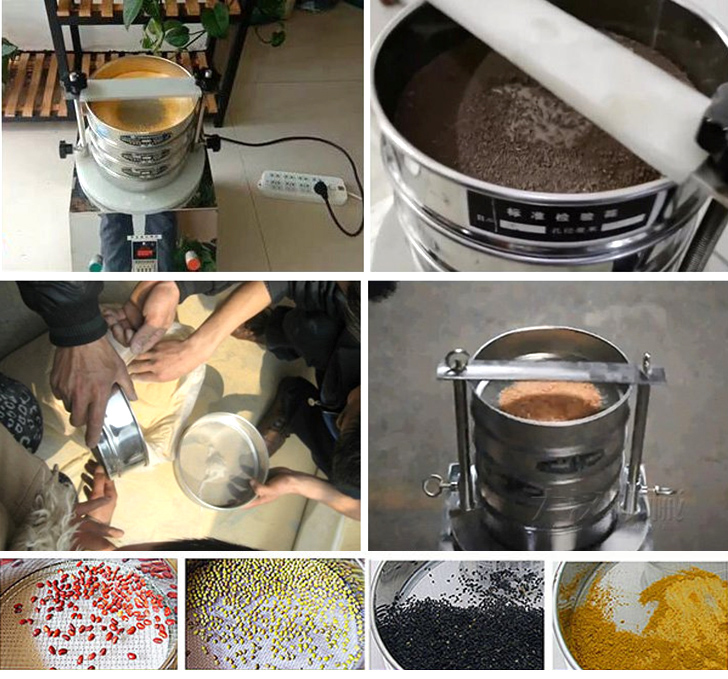

超声波检验筛应用

超声波检验筛利用超声波频率振动筛网，通过高频振动能量使这些比重较轻的物料振动，穿过筛网，成为下层筛网，可以防止孔堵塞，也可以更轻松地筛选粉末，将筛分能力提高多达10倍，同时允许分离精度低至20微米（#635 目）。广泛用于磨料、地坎、冶金、药典、冶金、化工、医药、粉体、建材、国家国防、地质等部门、大专院校质检室和实验室。

超声波检验筛使用方法

超声波试验筛的供电说明： 超声波控制系统与试验筛分别供电，试验筛与超声波电源均为单相供电。

超声波检验筛主机与超声波振动电源的连接：试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座，打开电源超声波振动电源开始工作，根据筛分需要调节功率旋钮。

操作方法：先将试验筛框放置试验筛托盘上调节夹具高度，拧紧M12与M8螺母，然后将电源线插头插入220V插座，根据测试要求调节时间计时器，打开开关试验筛开始工作，时间计时器归零时主机自动关闭。
